Где находится реле стартера Chevrolet Aveo T250?

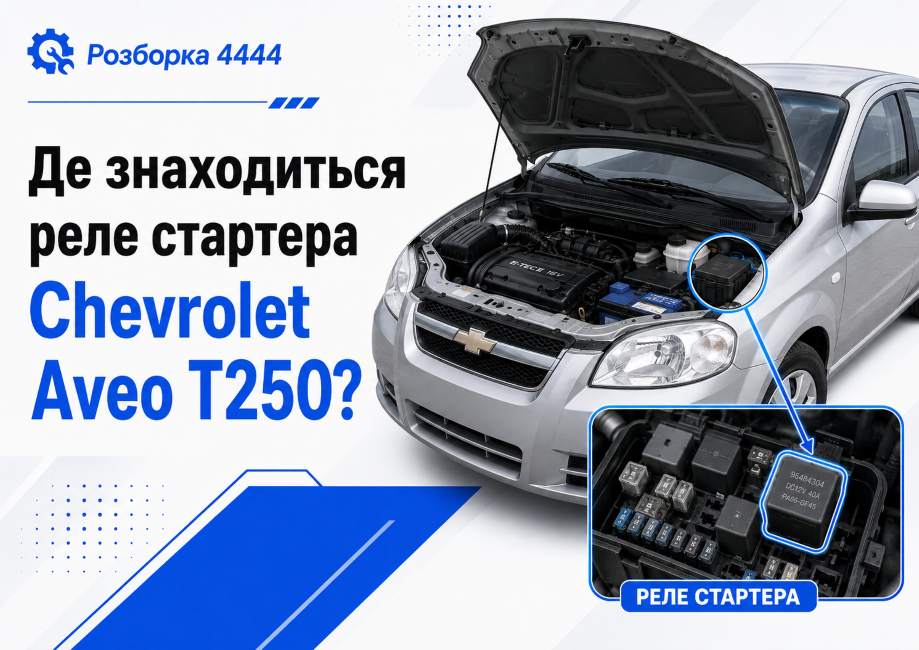

На Chevrolet Aveo T250 реле стартера нужно искать в подкапотном блоке предохранителей и реле, который находится рядом с аккумулятором. Это черный пластиковый блок с крышкой на защелках. На внутренней стороне крышки обычно есть схема с обозначениями предохранителей и реле.

У Aveo T250 есть несколько электрических блоков, но цепь стартера в первую очередь связана именно с блоком под капотом. В салоне тоже есть блок предохранителей, однако при проблемах со стартером обычно начинают проверку с моторного отсека.

Где именно искать реле стартера

Откройте капот и найдите аккумулятор. Рядом с ним будет монтажный блок. Снимите крышку и посмотрите на схему. В зависимости от года выпуска и комплектации реле может быть подписано как:

STARTER
STARTER RELAY
ST
IGN2/ST
IGN 2

На части автомобилей Chevrolet Aveo T250 отдельная надпись STARTER RELAY присутствует прямо на схеме блока. На некоторых версиях цепь стартера может быть обозначена через цепь зажигания и запуска, например IGN2/ST. Поэтому важно смотреть не только слово “starter”, но и сокращение “ST”.

Почему расположение может отличаться

Chevrolet Aveo T250 выпускался в разных годах, комплектациях и для разных рынков. Из-за этого схемы подкапотного блока могут немного отличаться. У одного автомобиля реле будет подписано отдельно, у другого владелец увидит только обозначение цепи стартера через зажигание.

Самый надежный ориентир, по опыту Разборка 4444, это не универсальная картинка из интернета, а схема именно на крышке вашего блока. Если крышка потеряна или схема стерлась, тогда уже нужно подбирать схему по году выпуска, типу кузова и мотору.

Как выглядит реле стартера

Реле стартера обычно выглядит как небольшой пластиковый кубик или прямоугольный элемент, установленный в монтажный блок. Оно крупнее обычного предохранителя. Рядом могут стоять похожие реле вентилятора, бензонасоса, кондиционера или зажигания.

Не стоит вытаскивать все реле подряд без понимания схемы. Лучше сначала найти нужное обозначение, потом аккуратно вынуть реле и проверить его.

Что важно не перепутать

На Chevrolet Aveo T250 есть реле в монтажном блоке и есть втягивающее реле на самом стартере. Это разные элементы.

Реле стартера в блоке управляет цепью запуска. А втягивающее реле, которое стоит непосредственно на стартере, включает силовой контакт и вводит шестерню стартера в зацепление с маховиком.

Если при повороте ключа слышен щелчок снизу возле двигателя, но стартер не крутит, проблема может быть не в реле блока, а во втягивающем реле, щетках стартера, силовом проводе или плохой массе.

Что проверить, если Aveo T250 не крутит стартер

Не стоит сразу покупать новое реле. Сначала нужно проверить несколько простых вещей.

Первое, что нужно проверить, это аккумулятор. Если напряжение низкое, стартер может щелкать, медленно проворачивать двигатель или вообще не реагировать.

Второй важный момент, это клеммы аккумулятора. На Aveo T250 плохой контакт на плюсовой или минусовой клемме может давать такие же симптомы, как неисправное реле стартера.

Третье, что нужно посмотреть, это масса двигателя. Если масса окислилась, ослабла или повреждена, стартер может не получать нормальный ток.

Также стоит проверить предохранители, связанные с цепью запуска и зажигания. На схеме они могут быть обозначены как ST, IGN, IGN2/ST или похожим образом.

Еще одна возможная причина, это контактная группа замка зажигания. Если при повороте ключа в положение START управляющий сигнал не приходит на реле, само реле может быть исправным.

Можно ли поменять реле местами для проверки

Иногда в подкапотном блоке есть одинаковые реле. Если реле полностью совпадает по маркировке, форме, количеству контактов и схеме, его можно временно переставить для проверки. Например, поменять местами реле стартера с таким же реле другого узла.

Но ставить первое похожее реле нельзя. Одинаковый корпус еще не означает одинаковую распиновку. Ошибка может привести к короткому замыканию или повреждению проводки.

Признаки возможной неисправности реле стартера

На проблему с реле стартера могут указывать такие симптомы:

стартер не крутит, но приборная панель загорается;
при повороте ключа слышен щелчок в блоке под капотом;
машина заводится через раз;
после постукивания по блоку или перестановки реле автомобиль начинает запускаться;
на стартер не приходит управляющий сигнал при исправной контактной группе.

Но эти признаки не дают стопроцентной гарантии. Похожие симптомы бывают при слабом аккумуляторе, плохой массе, неисправном стартере, поврежденной проводке или проблемах с замком зажигания.

Практический совет от Разборка 4444

Если нужно найти реле стартера на Chevrolet Aveo T250, начинайте с подкапотного блока рядом с аккумулятором. Снимите крышку и ищите обозначения STARTER, STARTER RELAY, ST, IGN2/ST или IGN 2. Если отдельного реле с надписью STARTER нет, проверяйте цепь запуска через обозначения зажигания и стартера.

Перед заменой реле обязательно проверьте аккумулятор, клеммы, массу двигателя, предохранители и управляющий сигнал от замка зажигания. На Aveo T250 проблема запуска часто оказывается не в самом реле, а в плохом контакте, стартере или проводке.

Если есть сомнения, лучше не менять детали наугад. Грамотная диагностика экономит время и деньги, особенно когда речь идет о цепи запуска двигателя.
